TNC-kontakt

Beskrivning:

TNC-seriens RF koaxialkontakter är utvecklade och producerade enligt den amerikanska militärstandarden MIL-C-39012. De har egenskaperna för bred bandbredd, pålitlig anslutning och bra stöttålighet. De är lämpliga för kontakter och RF-kablar för signalinmatning och utmatning av radioutrustning, elektroniska instrument, olika laserkomponenter.

Parameter:

Huvudsakliga tekniska specifikationer:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC-18GHz
◆ Isolationsmotstånd: ≥5000MΩ
◆ Dielektrisk motståndsspänning: 1500V(rms)
◆ Spännings stående vågförhållande (VSWR): ≤1,30
◆ Parningscykler: 500 gånger

Fråga

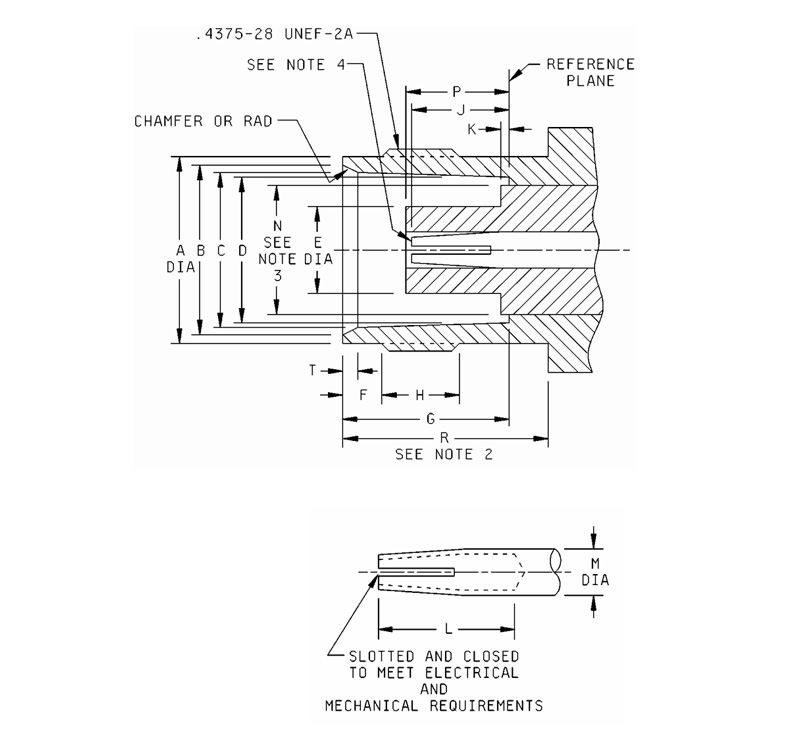

Dämpa
Ltr 		Millimeter (tum)
Minimum Maximal
A .378 (9,60) .381 (9,68)
B .346 (8,79) .356 (9,04)
C .327 (8.31) .333 (8.46)
D .319 (8,10) .321 (8.15)
E ------- .186 (4,72)
F 0,068 (1,73) .088 (2,24)
G .327 (8.31) .335 (8,51)
H .187 (4,75) -------
J .186 (4,72) .206 (5,23)
K ------- .006 (0,15)
L .195 (4,95) -------
M .081 (2,06) .087 (2,21)
N ------- .256 (6,50)
P .188 (4,78) .208 (5,28)
R .414 (10,52) -------
T .015 (0,38) 0,030 (0,76)

Anmärkningar:
1. Detta gränssnitt ska uppfylla måttkraven som specificeras i
MIL-PRF-39012/28.
2. Spelrum för passande kopplingsmutter.
3. Dämpaensionen gäller för den delen (om tillämpligt) av dielektrikumet
som sticker ut utanför metallen
skuldra (eller referensplan) med dimension K.
4. ID för att möta VSwR när den är sammankopplad med 0,052 tum (1,32 mm)/.054 (1,37 mm) diameter stift.

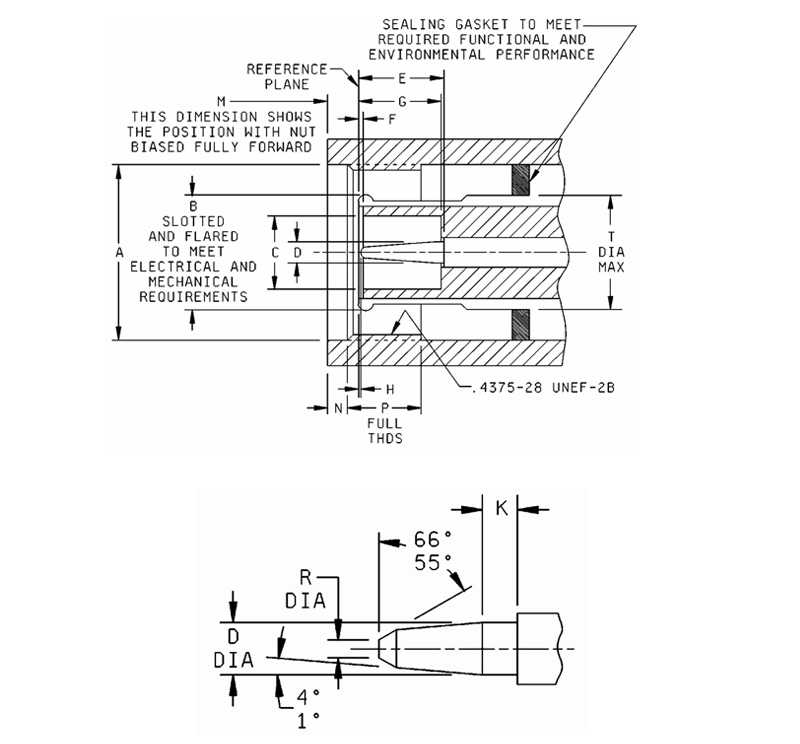

Dämpa
Ltr 		Millimeter (tum)
Minimum Maximal
A .440 (11.18) -------
B Mätare test
C .190 (4,83) -------
D .052 (1,32) .054 (1,37)
E .210 (5,33) .230 (5,84)
F .006 (0,15) -------
G .208 (5,28) .228 (5,79)
H 0,003 (0,08) 0,040 (1,02)
K .078 (1,98) -------
M ------- .078 (1,98)
N .063 (1,60) -------
P .156 (3,96) -------
R ------- 0,025 (0,64)
T ------- .322 (8.18)

Anmärkningar:
1. Detta gränssnitt ska uppfylla måttkraven som specificeras i MIL-PRF-39012/26.

TNC SERIES
  • TNC-KF3A
    TNC-KF3A
    Modell Kabeltyp
    TNC-KF3A SYV-50-2-1,RG316
    TNC-KF5A SYV-50-3,RG142,SFCJ-50-3-51
  • TNC-KF3A-1
    TNC-KF3A-1
    Modell Kabeltyp
    TNC-KF3A-1 SYV-50-2-1,RG316

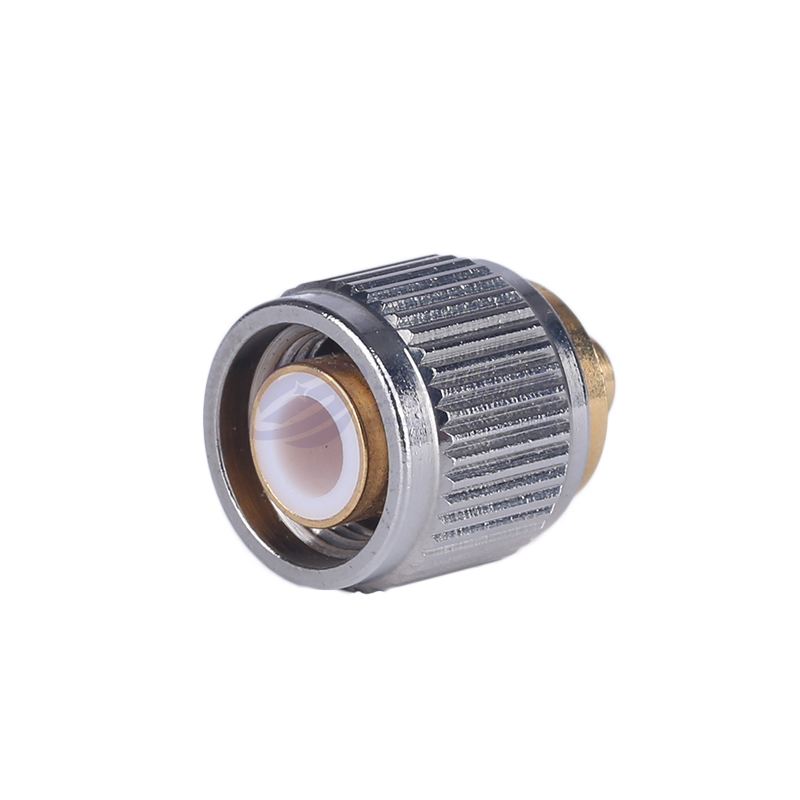

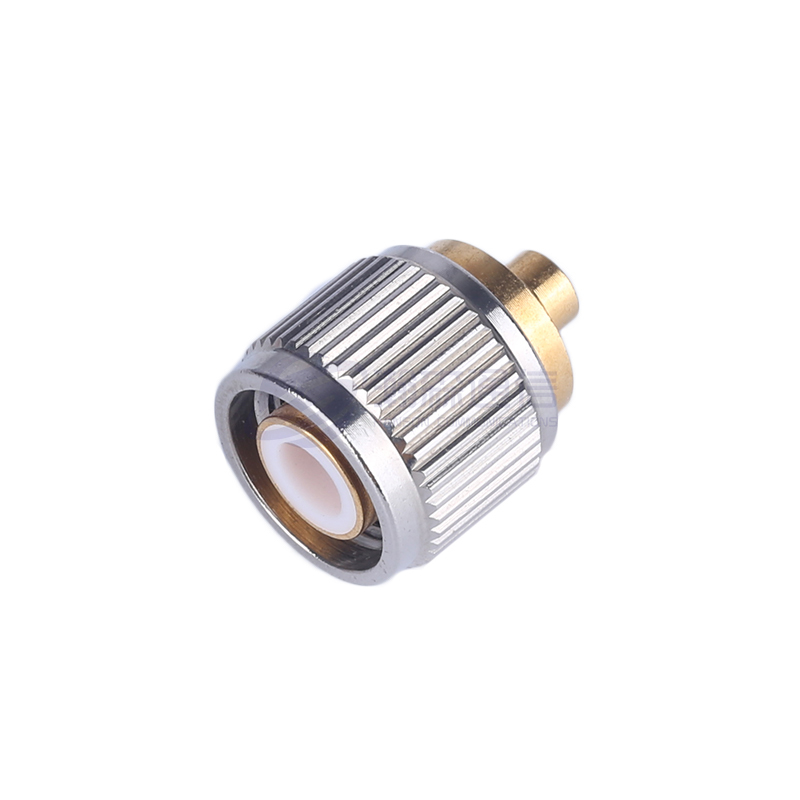

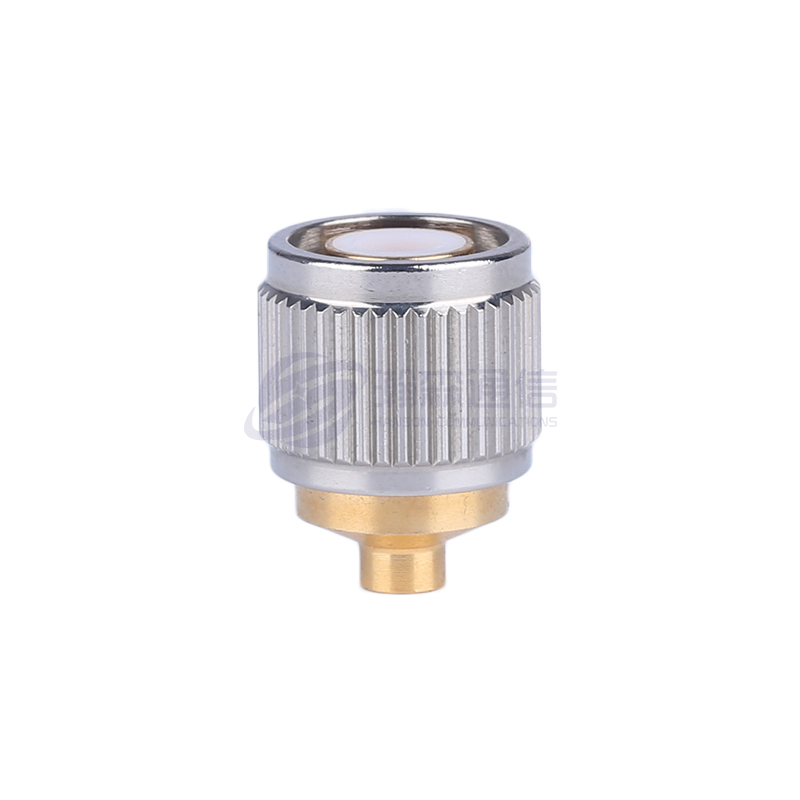

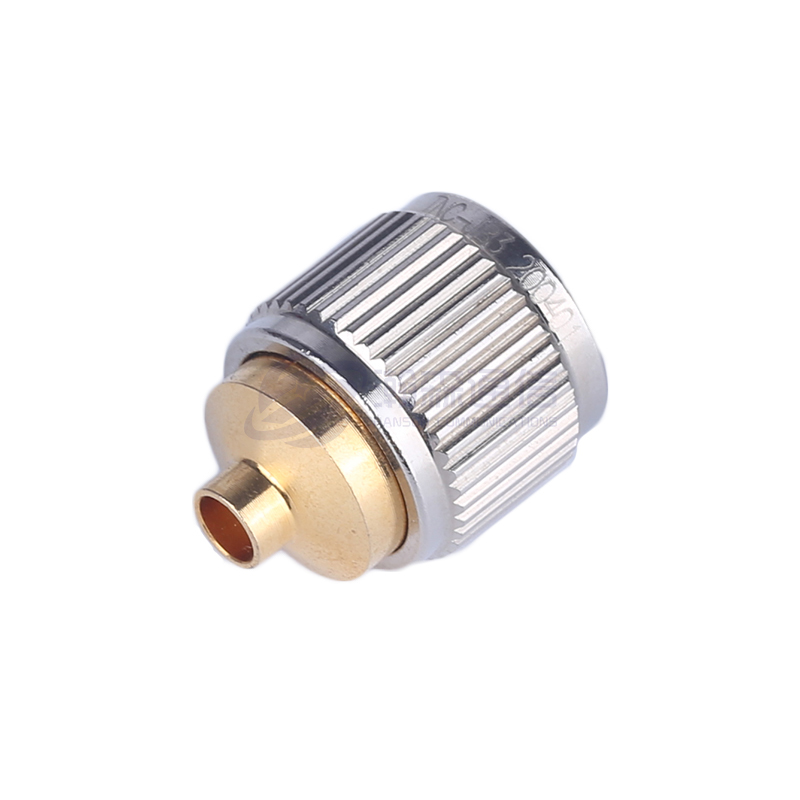

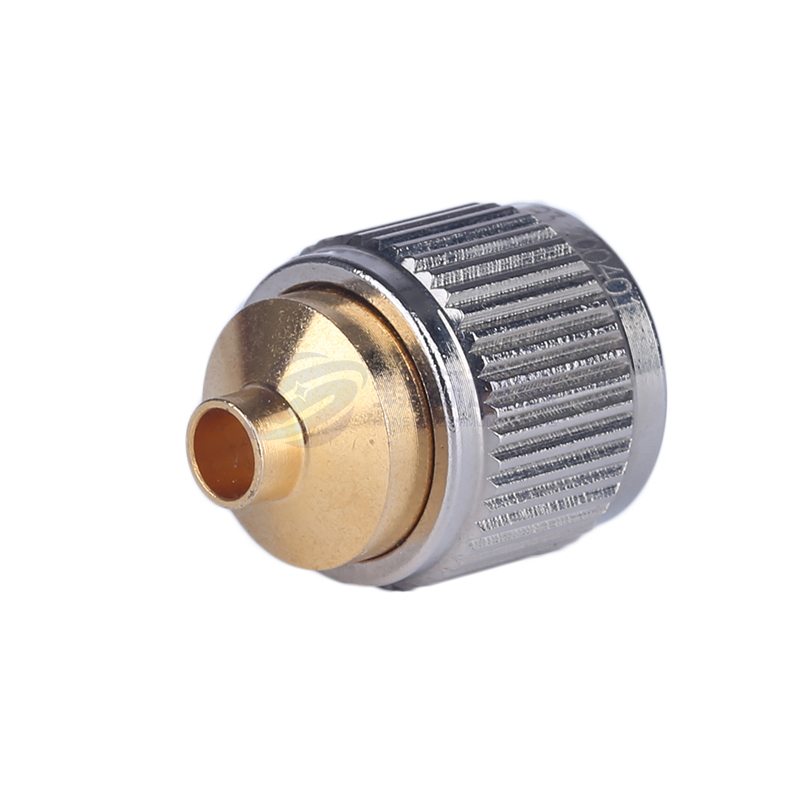

  • TNC-JB2
    TNC-JB2
    Modell Kabeltyp d
    TNC-JB2 SFT-50-2,670-086 Φ2.2
    TNC-JB3 SFT-50-3,670-141 Φ3,6
  • TNC-JWB2
    TNC-JWB2
    Modell Kabeltyp d
    TNC-JWB2 SFT-50-2,670-086 Φ2.2
    TNC-JWB3 SFT-50-3,670-141 Φ3,6

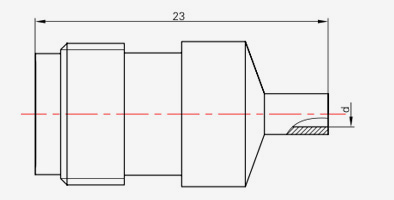

  • TNC-KB2
    TNC-KB2
    Modell Kabeltyp d
    TNC-KB2 SFT-50-2,670-086 Φ2.2
    TNC-KB3 SFT-50-3,670-141 Φ3,6

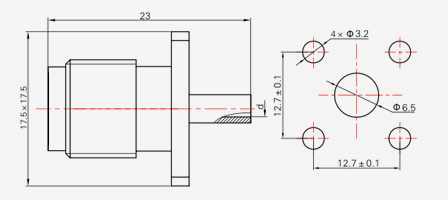

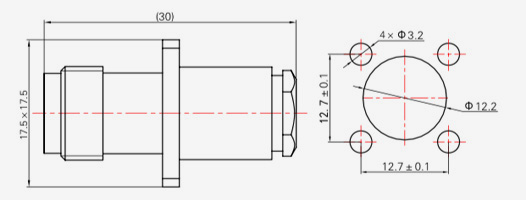

  • TNC-KFB2
    TNC-KFB2
    Modell Kabeltyp d
    TNC-KFB2 SFT-50-2,670-086 Φ2.2
    TNC-KFB3 SFT-50-3,670-141 Φ3,6
  • TNC-KFB2-1
    TNC-KFB2-1
    Modell Kabeltyp d
    TNC-KFB2-1 SFT-50-2,670-086 Φ2.2
    TNC-KFB3-1 SFT-50-3,670-141 Φ3,6

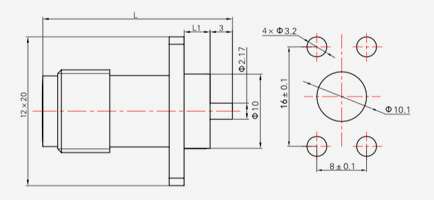

  • TNC-KFD2
    TNC-KFD2
    Modell L L1
    KFD2 27 3.5
    KFD3 22 2
  • TNC-J3A
    TNC-J3A
    Modell Kabeltyp
    TNC-J3A SYV-50-2-1,RG316
    TNC-J5A SYV-50-3-4, RG142, SFCJ-50-3-51
    TNC-J5AC

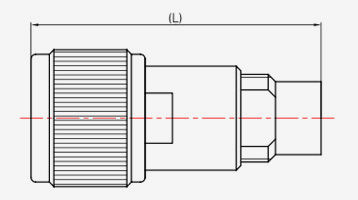

  • TNC-J4
    TNC-J4
    Modell Kabeltyp L
    TNC-J4 SYV-50-2-2 31
    TNC-J5 SYV-50-3-4, SFCJ-50-3-51, RG316 31
    TNC-(K)5
    TNC-J5C
    TNC-J7 SYV-50-5-1, SFCJ-50-5-51 36
    TNC-J7C
    TNC-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
    TNC-J10C

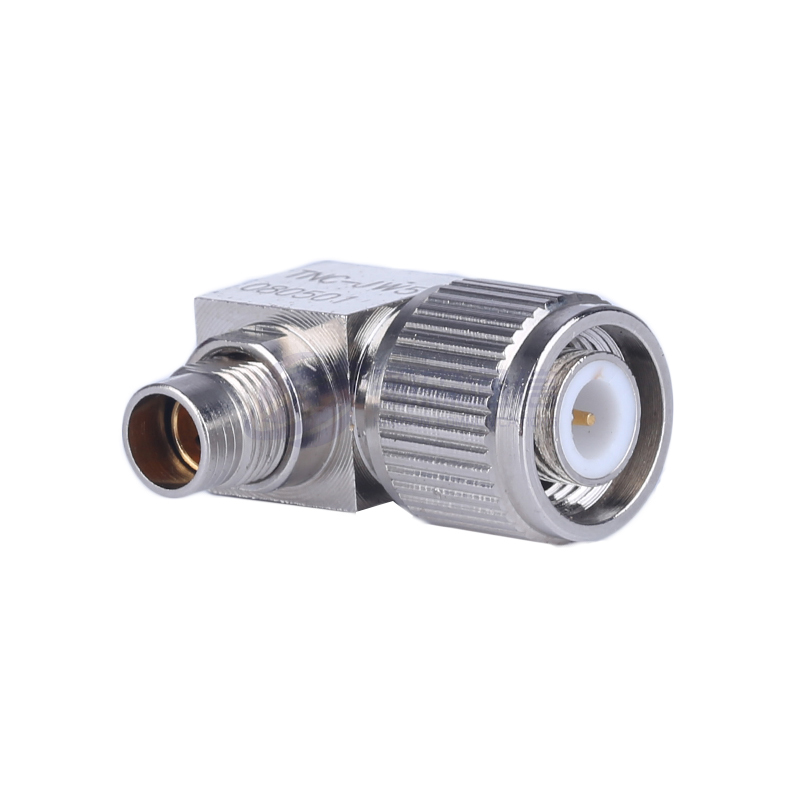

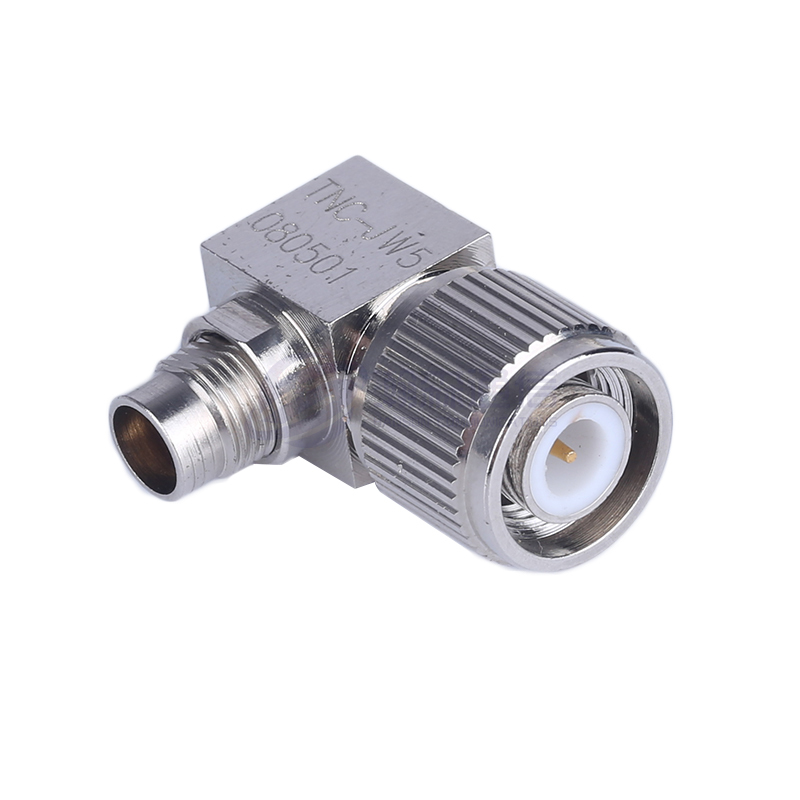

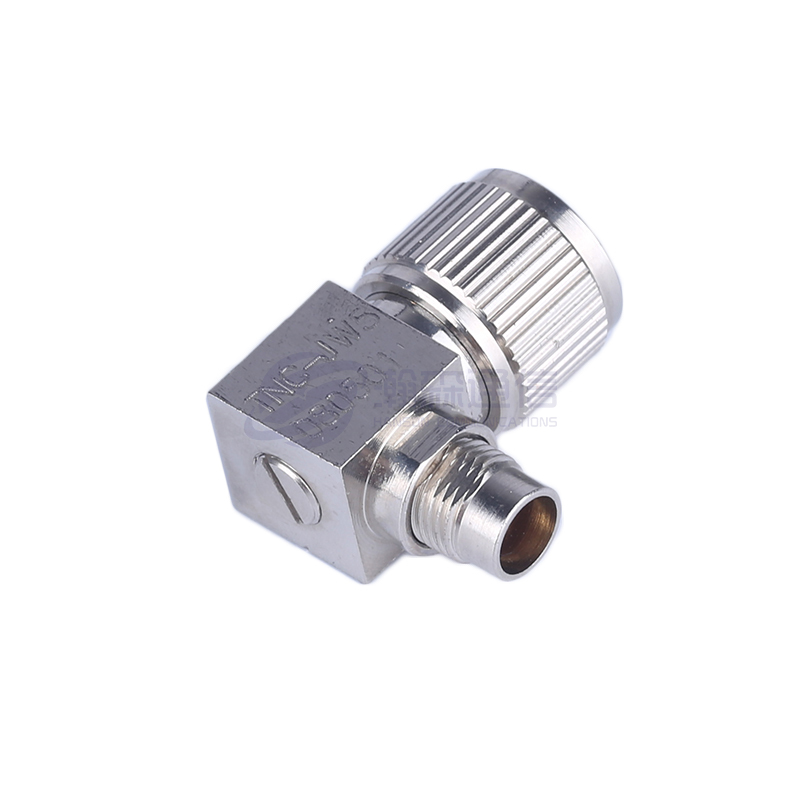

  • TNC-JW5
    TNC-JW5
    Modell Kabeltyp
    TNC-JW5 SYV-50-3-4,SFCJ-50-3-51,RG142
    TNC-JW7 SYV-50-5-1, SFCJ-50-5-51
    TNC-JW10 SYV-50-7-2,SFCJ-50-7-51

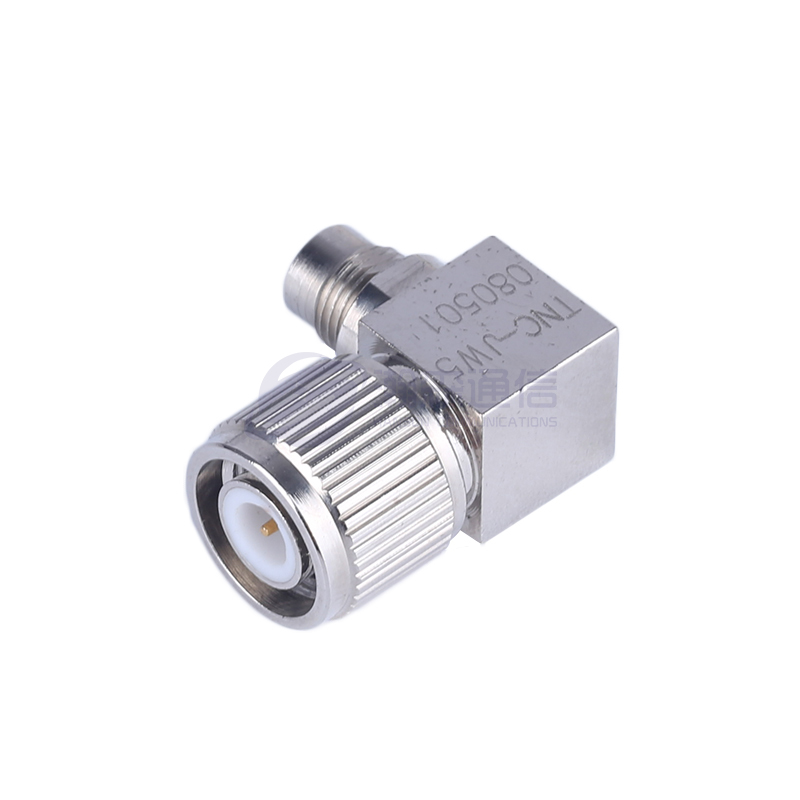

  • TNC-JW5-1
    TNC-JW5-1
    Modell Kabeltyp
    TNC-JW5-1 SYV-50-3-4,SFCJ-50-3-51,RG142

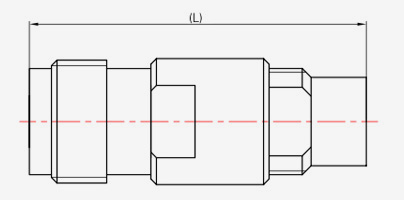

  • TNC-K5
    TNC-K5
    Modell Kabeltyp L
    TNC-K5 SYV-50-3-4, SFCJ-50-3-51, RG142 31
    TNC-(J)5
    TNC-K7 SYV-50-5-1, SFCJ-50-5-51 33
    TNC-K10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 33

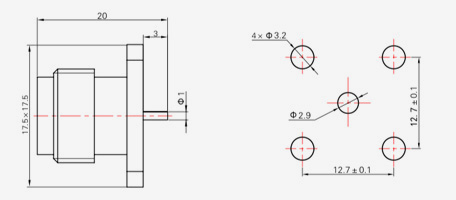

  • TNC-KFD1
    TNC-KFD1

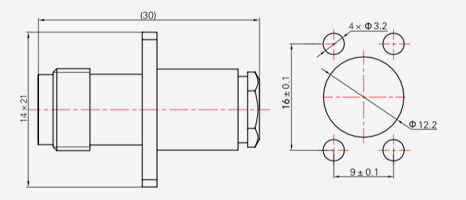

  • TNC-KFD4
    TNC-KFD4
