SMP hermetiskt förseglad kontakt

Beskrivning:

SMP-J-typ hermetisk RF-koaxialkontakt har egenskaperna hos hermetisk förpackning och kan förpackas och svetsas på rörskalet eller enhetspanelen. Skalet och den inre ledaren för denna produkt är gjorda av Kovar-legeringsmaterial, och ytan kan pläteras med hårt guld eller mjukt guld; isoleringsmediet är tillverkat av glas sintrat vid hög temperatur, och dielektricitetskonstanten är cirka 4. Det har fördelarna med liten storlek, låg vikt, hermetisk tätning, hög tillförlitlighet, etc. Det används mest vid tillfällen med tätningskrav eller speciella krav på produktvolym och vikt, och är lämplig för intensiv installation.

Fråga

Grundläggande struktur:

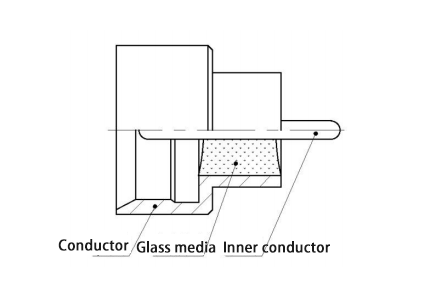

SMP-J-typ lufttätad RF-koaxialkontakt består vanligtvis av tre delar: yttre ledare, glasmedium och inre ledare, och den grundläggande strukturen visas i figuren.

När den exponerade delen av produktens innerledare är ansluten genom införing eller ytsvetsning, kan innerledarens ändyta framställas som ett sfäriskt huvud; när den exponerade delen av produktens innerledare är ansluten genom bindning, kan innerledarens ändyta framställas som ett platt huvud eller sidan av den exponerade delen av innerledaren kan fräsas.

Huvudsakliga tekniska parametrar:

Elektriska egenskaper
Karakteristisk impedans 50Ω Frekvensintervall DC~40GHz
Dielektrisk motståndsspänning 500 Vrms Isolationsmotstånd 2000 miljoner Ω
Spänning VSWR <1,4 Insättningsförlust ≤0,05 √f dB(GHz)
Material och mekaniska, miljömässiga egenskaper
Hölje Lavbar legering/guldpläterad Pins Plugga Thorium Delegerbar legering guldplätering
Isoleringsmedium Glas Kopplingshållbarhet Full spärr ≥100 gånger
Läckagehastighet ≤1,01325×10 ⁹ Pa ·m³/s Begränsad spärr ≥500 gånger
Driftstemperatur -65℃~165℃ Slät borrning ≥1000 gånger

Gränssnittsmått:

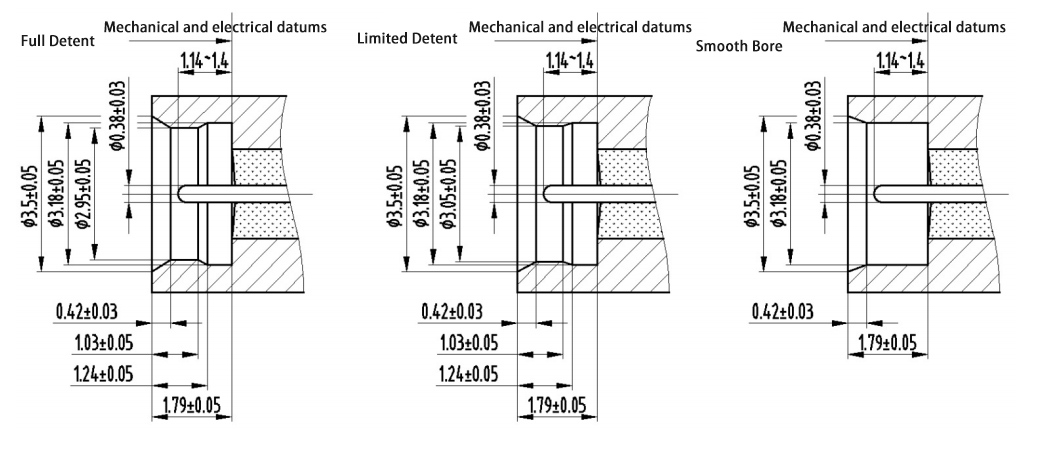

SMP-J-typ lufttätade RF-koaxialkontakter har tre gränssnittsformer: full escapement, halv escapement och lätt hål. Vid namngivning av modellen betyder F full escapement, L betyder halv escapement och S betyder ljushål. Gränssnittsdimensionerna är uppdelade i standardgränssnittsdimensioner och korta gränssnittsdimensioner, som båda kan kombineras med pluggar av typen SMP-K.

Standardgränssnittsstorlek:

Kort gränssnittsstorlek:

SMP SERIES
  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    Modell Anmärkningar
    SMP(M)-JYD3S Slät borrning
  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    Modell Anmärkningar
    SMP(M)-JYD6L Begränsad spärr
  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    Modell Anmärkningar
    SMP(M)-JYD12L Full spärr
  • SMP(M)-JYD13F
    SMP(M)-JYD13F
    Modell Anmärkningar
    SMP(M)-JYD13F Full spärr
  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    Modell Anmärkningar
    SMP(M)-JYD14L Begränsad spärr
  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    Modell Anmärkningar
    SMP(M)-JYD17S Slät borrning
  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    Modell Anmärkningar
    SMP(M)-JYD19L Begränsad spärr
  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    Modell Anmärkningar
    SMP(M)-JYD22S Begränsad spärr
  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    Modell Anmärkningar
    SMP(M)-JYD23S Begränsad spärr
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    Modell Anmärkningar
    SMP(M)-JYD24S Begränsad spärr
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    Modell Anmärkningar
    SMP(M)-JYD25L Begränsad spärr
  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    Modell Anmärkningar
    SMP(M)-JYD26L Begränsad spärr
  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    Modell Anmärkningar
    SMP(M)-JYD27L Begränsad spärr
  • SMP(M)-JYD28L
    SMP(M)-JYD28L
    Modell Anmärkningar
    SMP(M)-JYD28L Begränsad spärr
  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    Modell Anmärkningar
    SMP(M)-JYD29L Begränsad spärr
  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    Modell Anmärkningar
    SMP(M)-JYD30L Begränsad spärr
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    Modell Anmärkningar
    SMP(M)-JYD31L Begränsad spärr
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    Modell Anmärkningar
    SMP(M)-JYD32F Begränsad spärr
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    Modell Anmärkningar
    SMP(M)-JYD33L Begränsad spärr
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    Modell Anmärkningar
    SMP(M)-JYD34L Begränsad spärr
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    Modell Anmärkningar
    SMP(M)-JYD35L Begränsad spärr
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    Modell Anmärkningar
    SMP(M)-JYD37L Begränsad spärr
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    Modell Anmärkningar
    SMP(M)-JYD41L Begränsad spärr
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    Modell Anmärkningar
    SMP(M)-JYD42S Begränsad spärr
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    Modell Anmärkningar
    SMP(M)-JYD44L Begränsad spärr
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    Modell Anmärkningar
    SMP(M)-JYD45L Begränsad spärr
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    Modell Anmärkningar
    SMP(M)-JYD46L Begränsad spärr
  • SMP(M)-JYD47L
    SMP(M)-JYD47L
    Modell Anmärkningar
    SMP(M)-JYD47L Begränsad spärr
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    Modell Anmärkningar
    SMP(M)-JYD48L Begränsad spärr
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    Modell Anmärkningar
    SMP(M)-JYD49L Begränsad spärr
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    Modell Anmärkningar
    SMP(M)-JYD50S Slät borrning
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    Modell Anmärkningar
    SMP(M)-JYD51L Begränsad spärr
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    Modell Anmärkningar
    SMP(M)-JYD52S Slät borrning
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    Modell Anmärkningar
    SMP(M)-JYD53L Begränsad spärr
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    Modell Anmärkningar
    SMP(M)-JYD54S Slät borrning
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    Modell Anmärkningar
    SMP(M)-JYD55L Begränsad spärr
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    Modell Anmärkningar
    SMP(M)-JYD57S Slät borrning
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    Modell Anmärkningar
    SMP(M)-JYD80L Begränsad spärr
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    Modell Anmärkningar
    SMP(M)-JYD81L Begränsad spärr
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    Modell Anmärkningar
    SMP(M)-JYD82L Begränsad spärr
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    Modell Anmärkningar
    SMP(M)-JYD83F Full spärr
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    Modell Anmärkningar
    SMP(M)-JYD84S Slät borrning
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    Modell Anmärkningar
    SMP(M)-JYD85S Slät borrning
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    Modell Anmärkningar
    SMP(M)-JYD86L Begränsad spärr
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    Modell Anmärkningar
    SMP(M)-JYD87S Slät borrning
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    Modell Anmärkningar
    SMP(M)-JYD88L Begränsad spärr
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    Modell Anmärkningar
    SMP(M)-JYD89L Begränsad spärr
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    Modell Anmärkningar
    SMP(M)-JYD90L Begränsad spärr
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    Modell Anmärkningar
    SMP(M)-JYD91L Begränsad spärr
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    Modell Anmärkningar
    SMP(M)-JYD92L Begränsad spärr
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    Modell Anmärkningar
    SMP(M)-JYD93S Slät borrning
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    Modell Anmärkningar
    SMP(M)-JYD94L Begränsad spärr
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    Modell Anmärkningar
    SMP(M)-JYD95L Begränsad spärr
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    Modell Anmärkningar
    SMP(M)-JYD96L Begränsad spärr
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    Modell Anmärkningar
    SMP(M)-JYD97S Slät borrning
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    Modell Anmärkningar
    SMP(M)-JYJ1S Slät borrning
