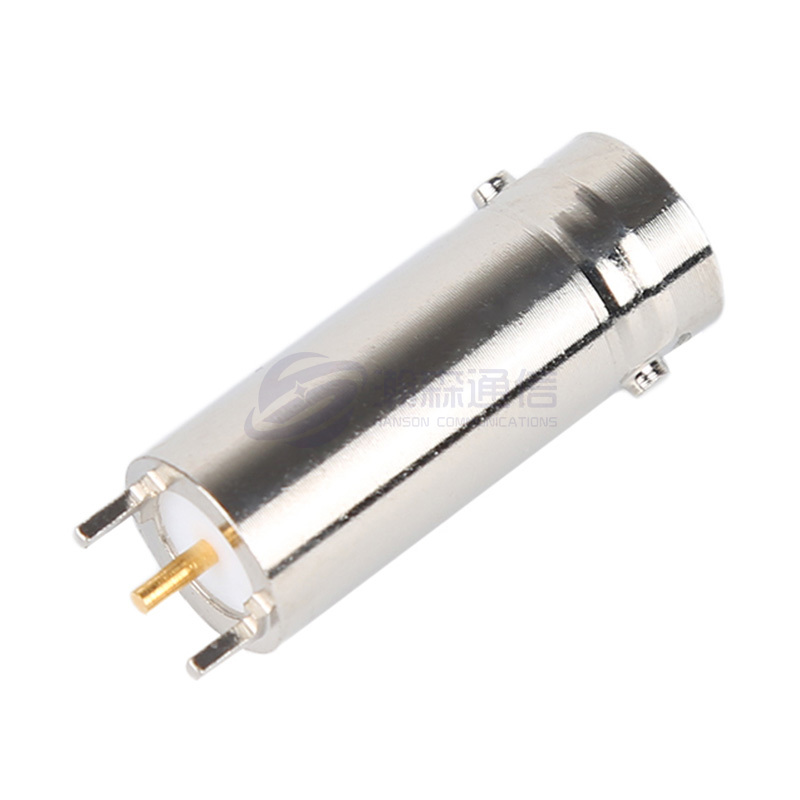

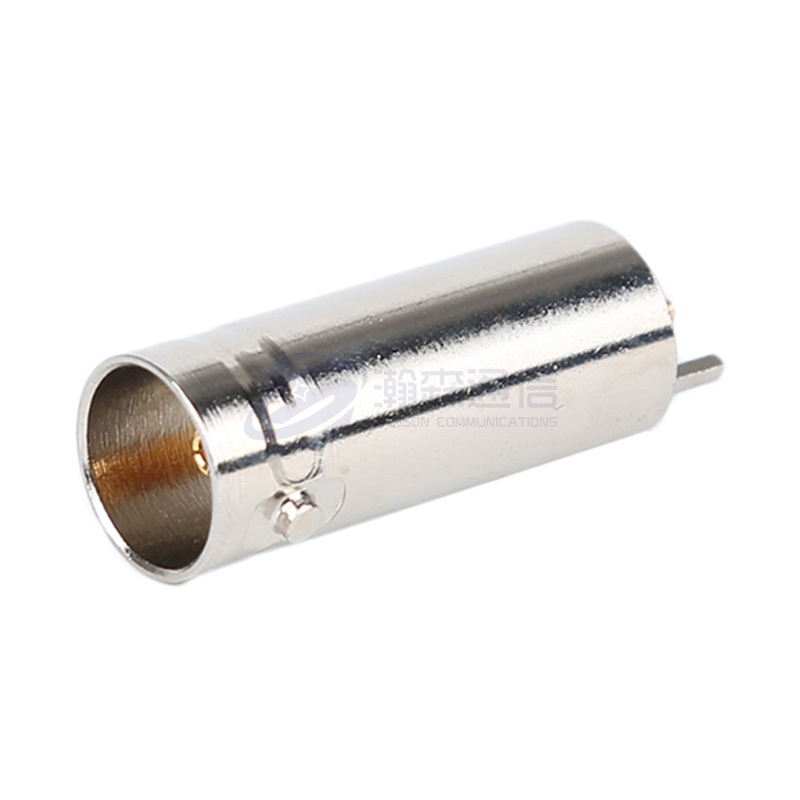

BNC-kontakt

Beskrivning:

RF-koaxialkontakten i BNC-serien är en RF-koaxialkontakt av bajonetttyp utvecklad i enlighet med den amerikanska militärstandarden MIL-C-39012. Den har egenskaperna för snabb anslutning och pålitlig kontakt, och är en av de mest använda och använda kontakterna i världen. Den karakteristiska impedansen för BNC-seriens RF-koaxialkontakt är uppdelad i 50Ω och 75Ω, och storlekarna på de två olika impedansanslutningarna matchas.

Parameter:

Huvudsakliga tekniska specifikationer:
◆ Karakteristisk impedans: 50Ω/75Ω
◆ Frekvensområde: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Isolationsmotstånd: ≥5000MΩ
◆ Dielektrisk motståndsspänning: 1500V(rms)
◆ Spännings stående vågförhållande (VSWR): ≤1,25
◆ Parningscykler: 500 gånger

Fråga

Dämpa
Ltr 		Millimeter (tum)
Minimum Maximal

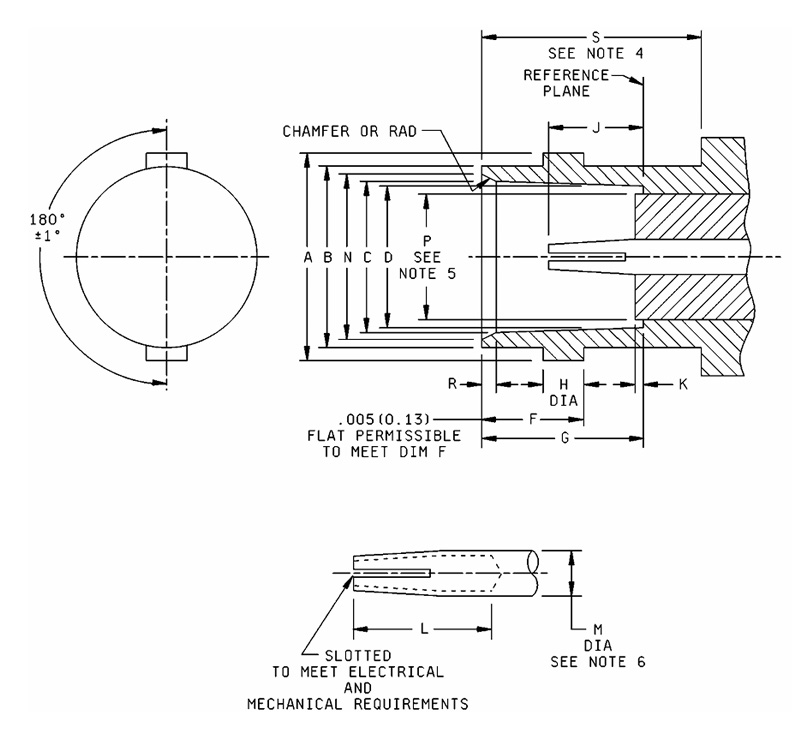

A .432 (10,97) .436 (11.07)
B .378 (9,60) .382 (9,70)
C .327 (8.31) .333 (8,46)
D .319 (8,10) .321 (8.15)
F .204 (5,18) .208 (5,28)
G .327(8.31) .335 (8,51)
H 0,075 (1,91) 081(2,06)
」 .186(4,72) .206 (5,23)
K ------- .006(0,15)
L .195 (4,95) -------
M .081 (2,06) 087 (2,21)
N .346(8,79) .356 (9,04)
P ------- .256 (6,50)
R .015 (0,38) 0,030 (0,76)
S .414 (10,52) -------

Anmärkningar:
1. Måtten är i tum. Metriska ekvivalenter står inom parentes.
2. Metriska ekvivalenter ges endast för allmän information.
3. Detta gränssnitt ska uppfylla måttkraven enligt DSCC-ritningen eller specifikationen.
4. Spelrum för passande kopplingsmutter.
5. "P"-dimensionen gäller för den del (om tillämpligt) av dielektrikumet som sträcker sig bortom referensplanen med dimension K.
6. "M" gäller endast över längden "L".

Dämpa
Ltr 		Millimeter (tum)
Minimum Maximal

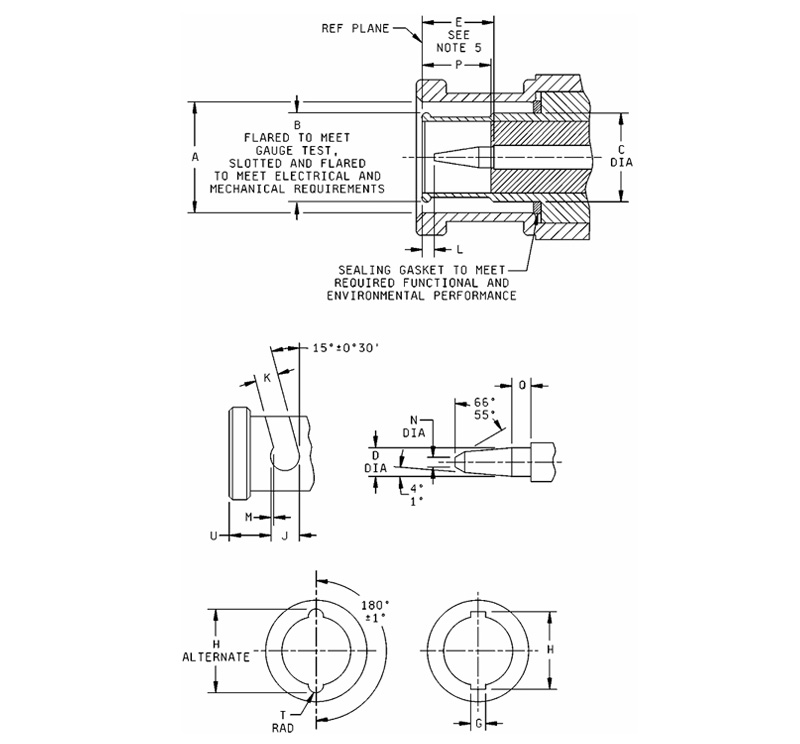

A 385 (9,78) .390 (9,91)
B Mätare test
D .052 (1,32) .054 (1,37)
E .210 (5,33) .230 (5,84)
G .091(2,31) .097 (2,46)
H .463 (11,76) .473 (12.01)
H suppleant .394 (10.01) .400 (10.16)
J .124(3,15) -------
K .091(2,31) .097 (2,46)
L 0,003 (0,08) -------
M .018 (0,46) 0,022 (0,56)
N ------- 0,025 (0,64)
P .208 (5,28) -------
F .078 (1,98) -------
T .045 (1,14) .049 (1,24)
U .180(4,57) .184 (4,67)

Anmärkningar:
1. Måtten är i tum. Metriska ekvivalenter står inom parentes.
2. Metriska ekvivalenter ges endast för allmän information.
3. I det sammankopplade tillståndet ska den längsgående kraften från kopplingsmekanismens fjäder överstiga trycket som utövas av tätningspackningen med ett belopp som är nödvändigt för att säkra att de yttre kontakterna stöter mot referensplanet.
4. Detta gränssnitt ska uppfylla de specificerade mätarkraven.

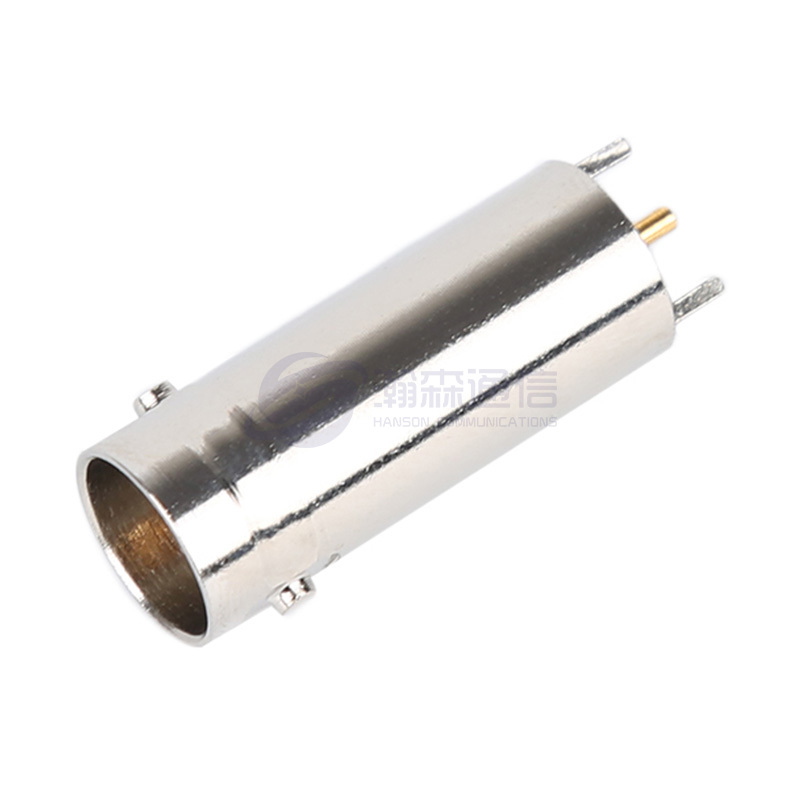

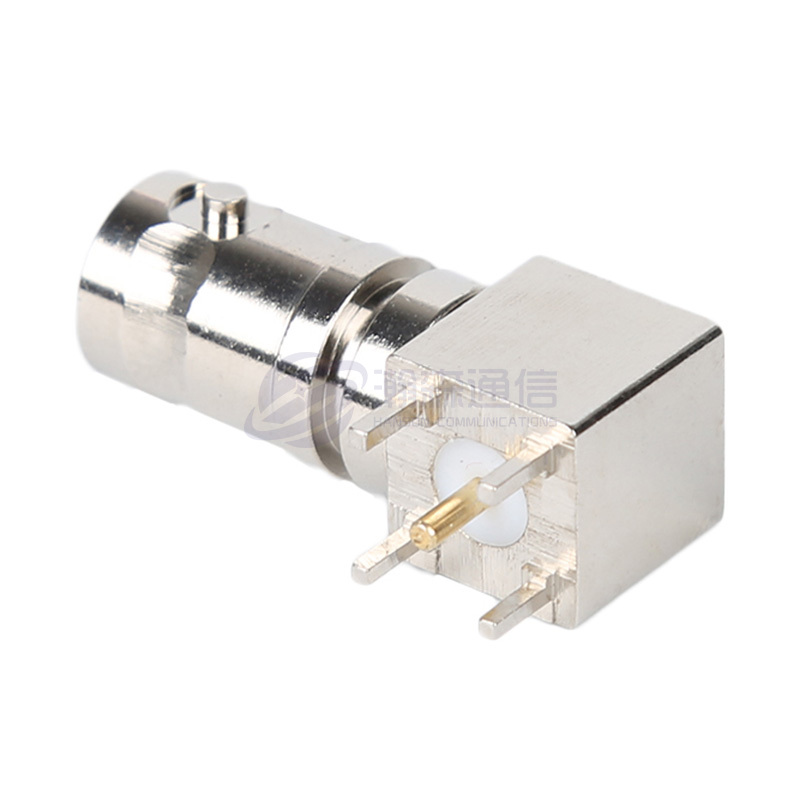

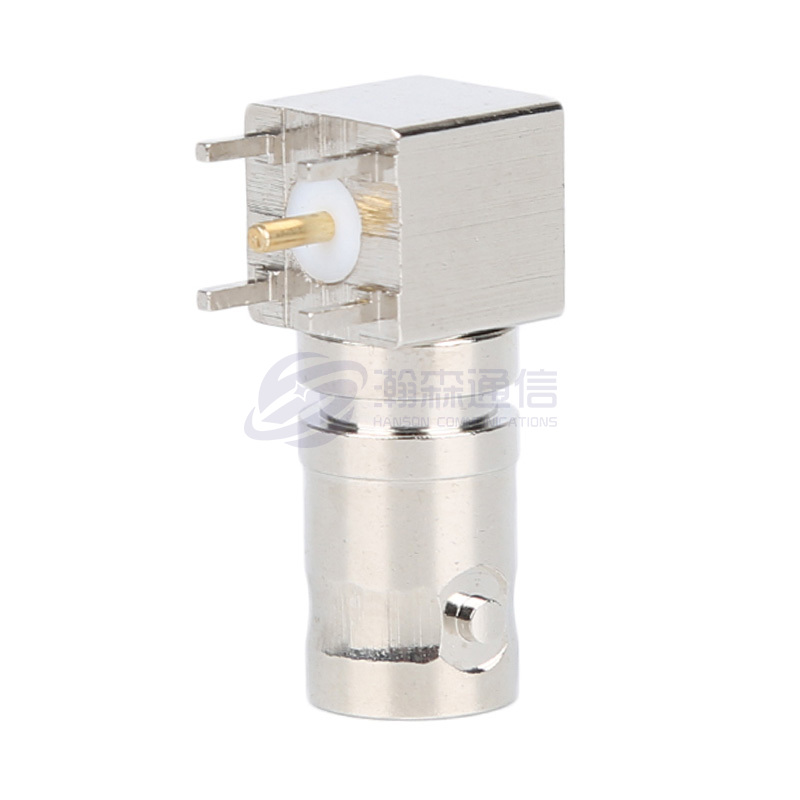

BNC SERIES
  • BNC-JB3
    BNC-JB3
    Modell Kabeltyp
    BNC-JB3 SFT-50-3、670-141
  • BNC-KB3
    BNC-KB3
    Modell Kabeltyp
    BNC-KB3 SFT-50-3,670-141

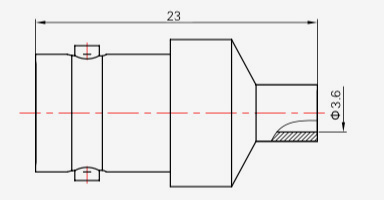

  • BNC-KYB2
    BNC-KYB2
    Modell Kabeltyp d
    BNC-KYB2 SFT-50-2,670-086 Φ2.2
    BNC-KYB3 SFT-50-2,670-141 Φ3,6

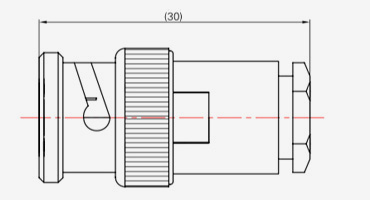

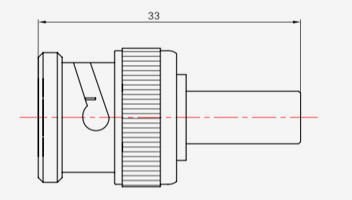

  • BNC-J3
    BNC-J3
    Modell Kabeltyp
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1, SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51

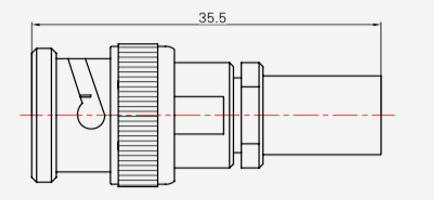

  • BNC-J3Y
    BNC-J3Y
    Modell Kabeltyp
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3

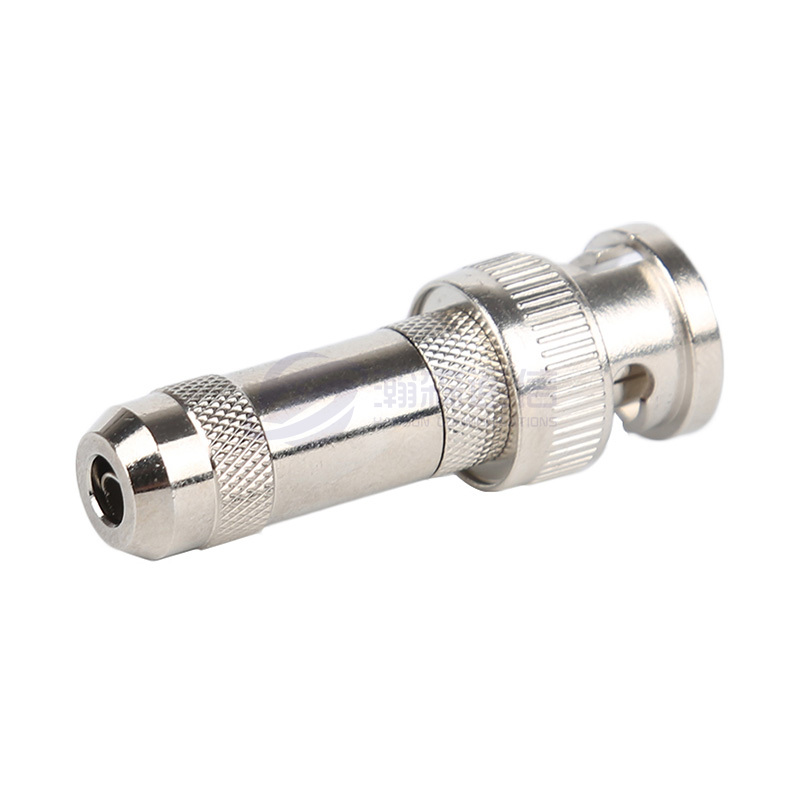

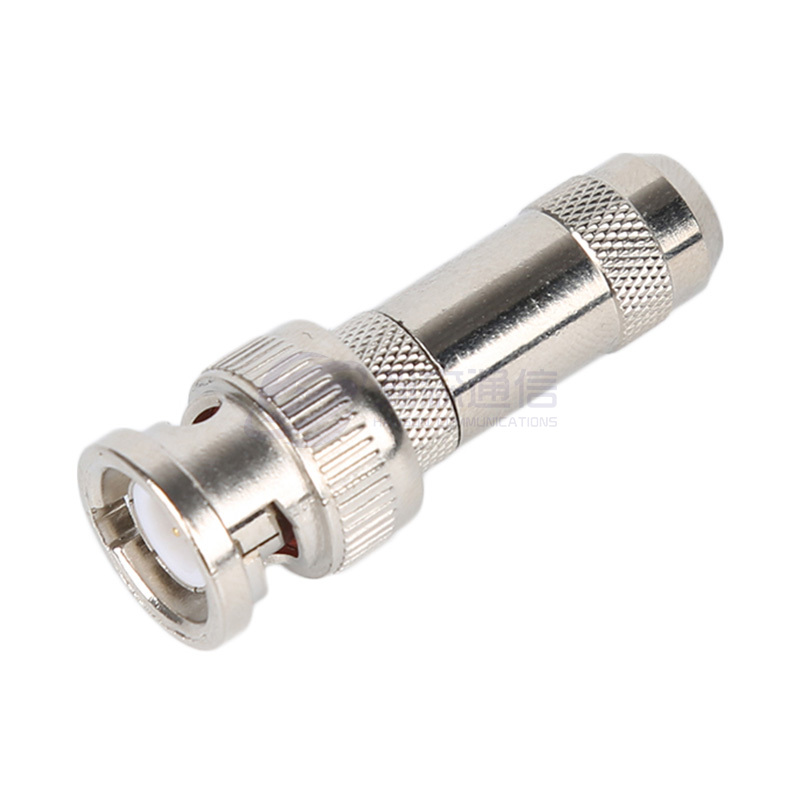

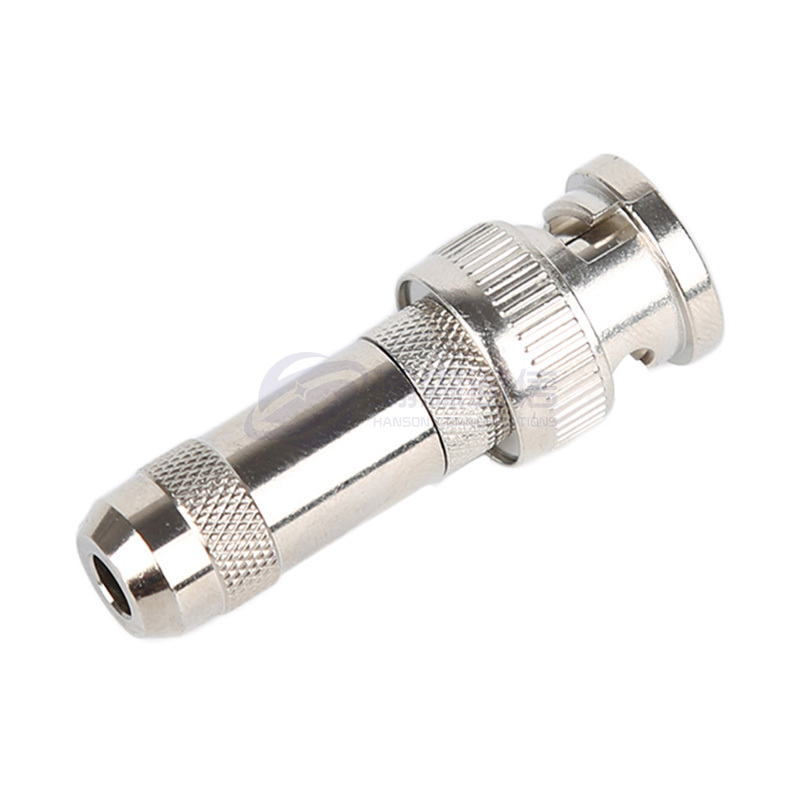

  • BNC-J12
    BNC-J12
    Modell Kabeltyp
    BNC-J12 SYV-75-3

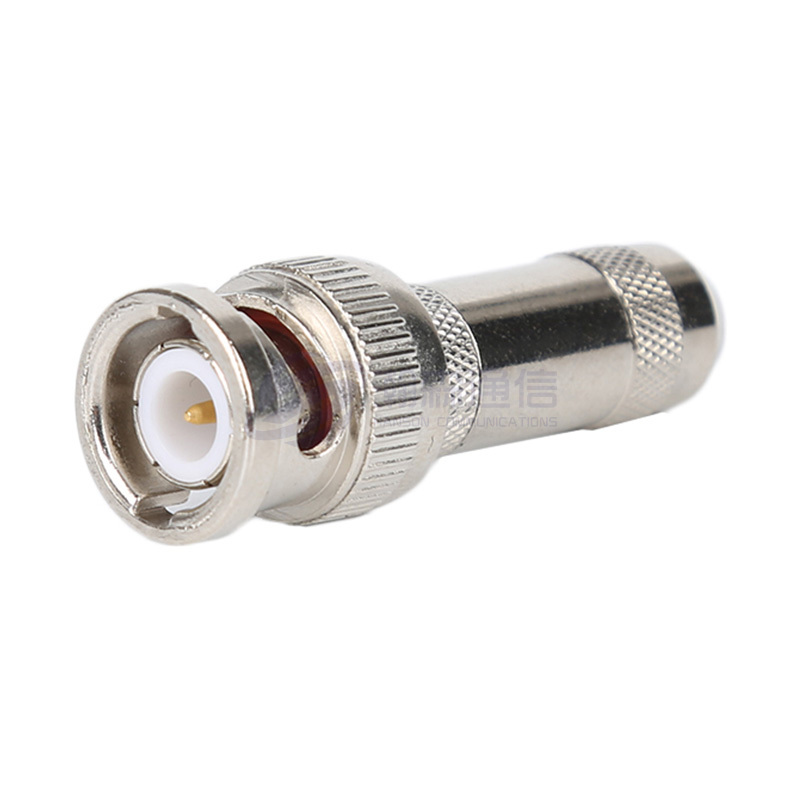

  • BNC-75J13Y
    BNC-75J13Y
    Modell Kabeltyp
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Modell Kabeltyp
    BNC-JW3Y SYV-50-2-1,RG316

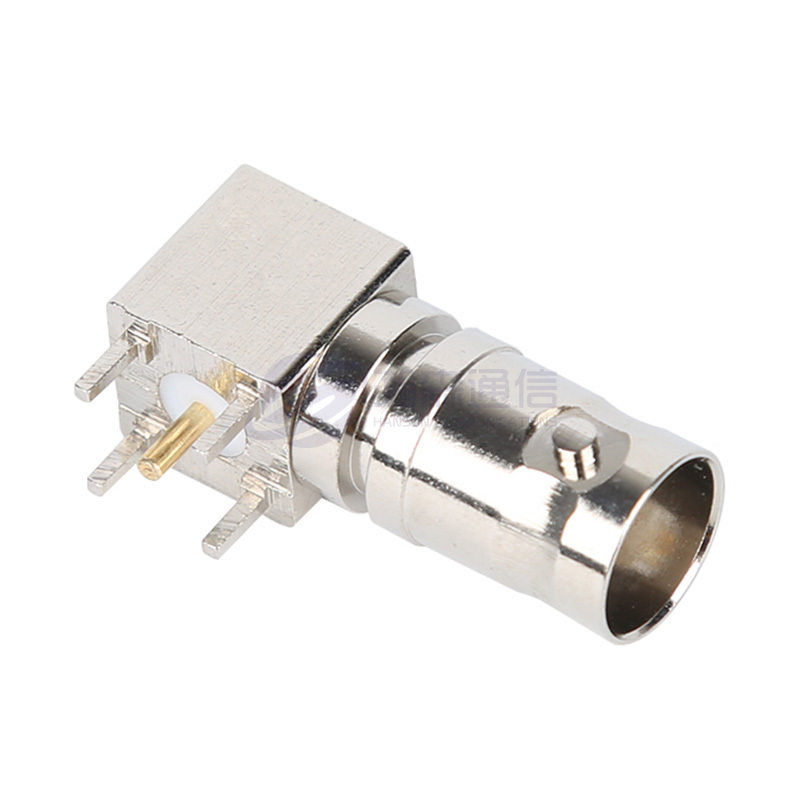

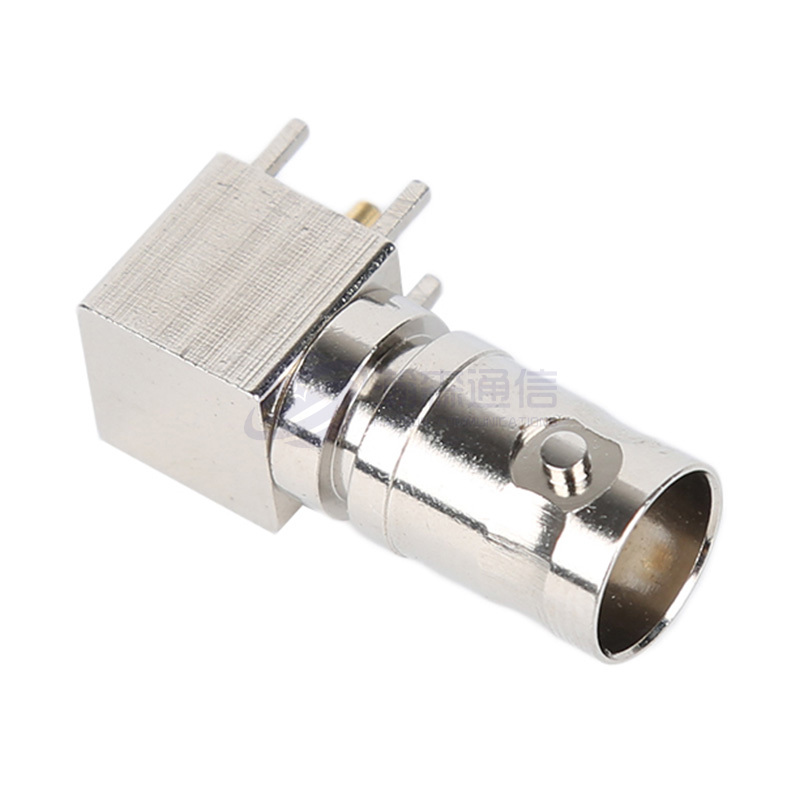

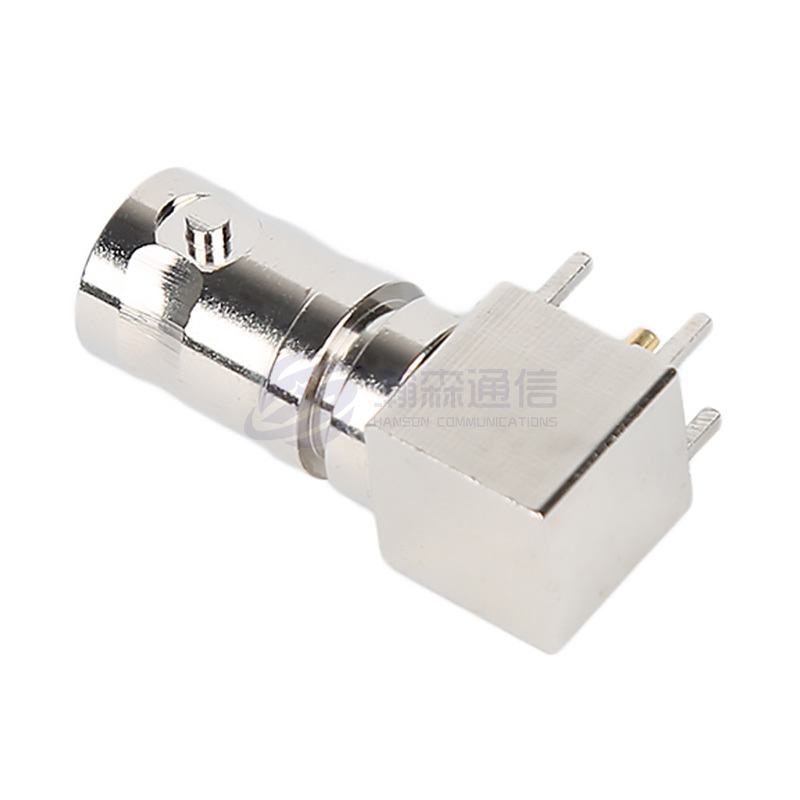

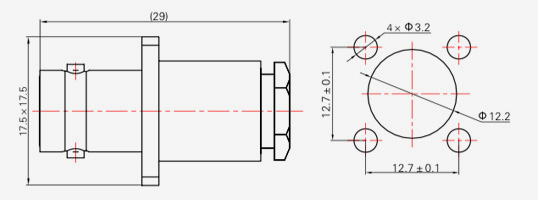

  • BNC-KF3
    BNC-KF3
    Modell Kabeltyp
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142

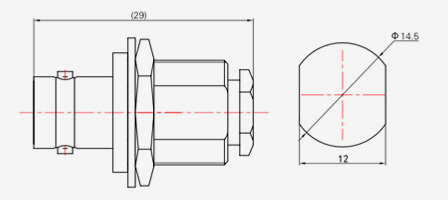

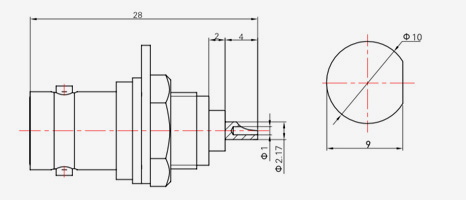

  • BNC-KY3
    BNC-KY3
    Modell Kabeltyp
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142

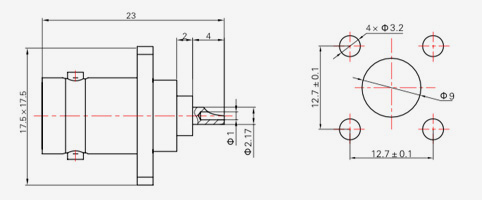

  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY
