OEM 1,85 mm RF koaxialkontakt Supplier

Ningbo Hanson Communication Technology Co., Ltd. Hem / Produkter / RF koaxial kontakt / 1,85 mm RF koaxialkontakt

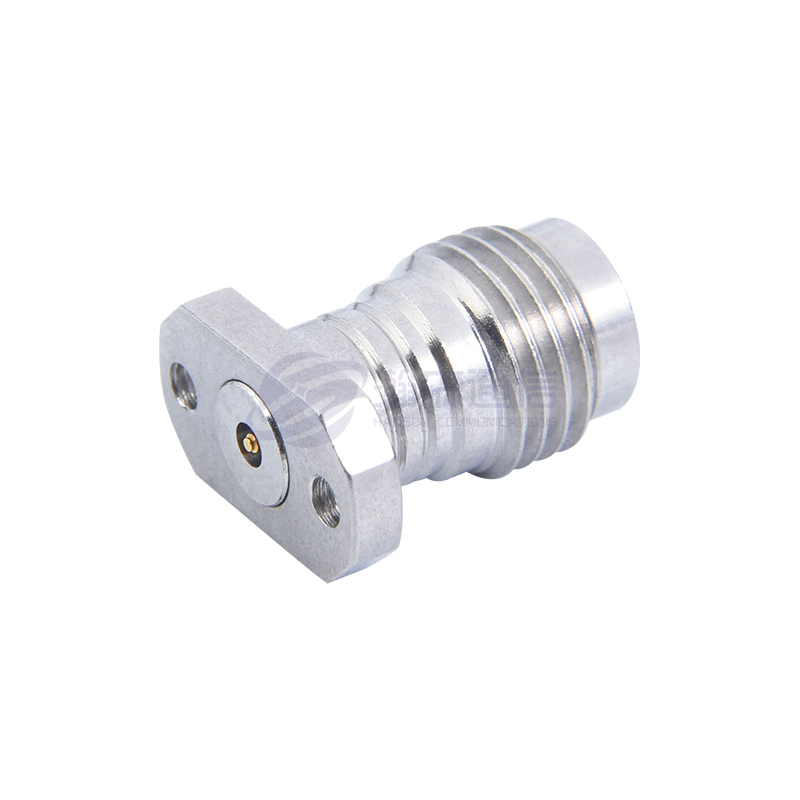

1,85 mm RF koaxialkontakt

Beskrivning:

1,85 mm-seriens kontakt (även känd som 1,85 mm RF-kontakten) är en högpresterande radiofrekvenskontakt (RF) som främst används i applikationer som kräver hög frekvens, hög precision och låg förlust, särskilt vid signalöverföring vid 26,5 GHz eller högre. Det är en kompakt design av SMA-seriens kontakt som ger en mindre storlek och högre frekvensprestanda jämfört med andra högfrekvenskontakter som V Type (2,92 mm) eller K Type (1,0 mm).

Parameter:

Huvudsakliga tekniska specifikationer:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC～67GHz
◆ Isolationsmotstånd: ≥3000MΩ
◆ Dielektrisk motståndsspänning: 500V(rms)
◆ Spännings stående vågförhållande (VSWR): ≤1,30
◆ Parningscykler: 500 gånger

Fråga

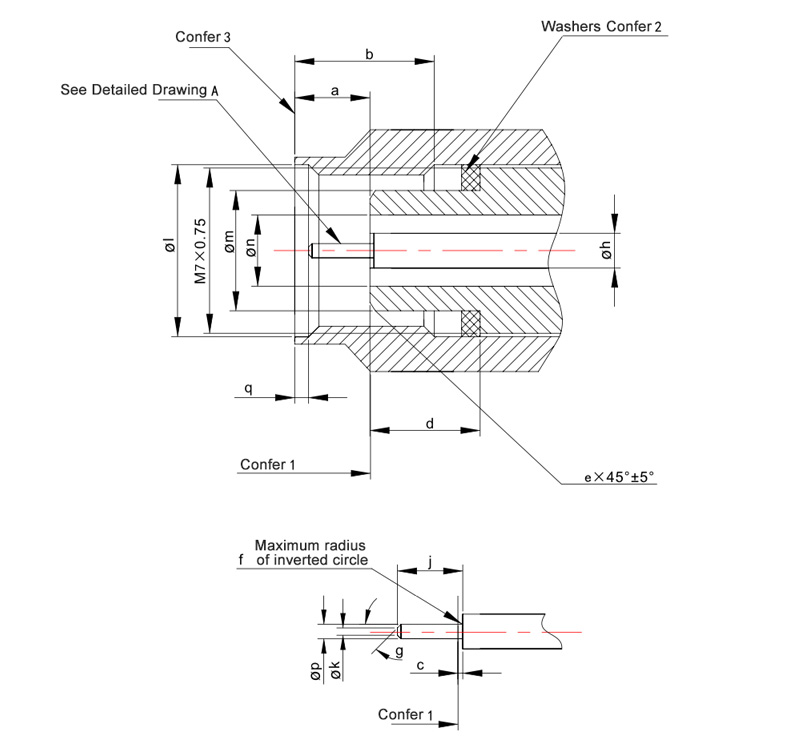

  • 1,85 mm Series Jack Kontakter Connector Interface

Storlek mm i
mi max mi max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
sid 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Anmärkningar:
1. Mekaniska och elektriska referensytor.
2. Brickor som krävs för klass 1-kontakter.
3. Anslutningsmuttrar med förskjutning framåt.

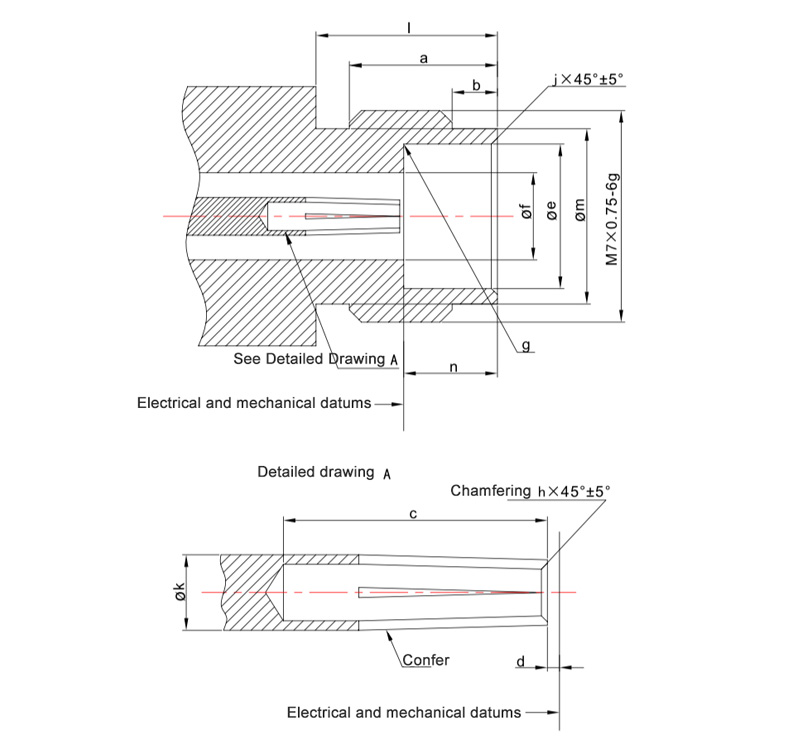

  • 1,85 mm Series Jack Kontakter Connector Interface

Storlek mm i
mi max mi max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 – 0.104 –
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g – R0,130 – R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 – 0.236 –
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Anmärkningar:
Strukturen på sockelkontaktstycket är godtycklig. Vid sammankoppling med stift med diametrar på 0,498 mm till 0,523 mm, bör dimensionerna uppfylla reflektionskoefficienten, passningsegenskaper och kopplingshållbarhetskrav.

1,85 mm SERIES

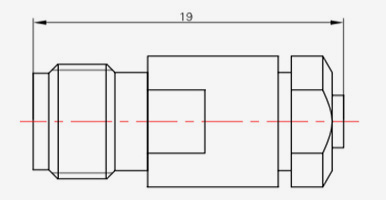

  • 1,85-JB1
    1,85-JB1
    Modell Kabeltyp
    1,85-JB1 SFT-50-1,670-047

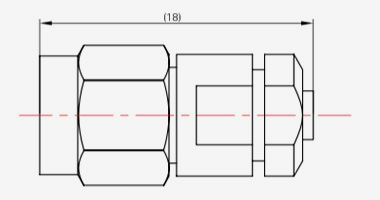

  • 1,85-KB1
    1,85-KB1
    Modell Kabeltyp
    1,85-KB1 SFT-50-1,670-047
